Bezpečnostní normy osvětlení v koupelně: Zóny, IP krytí a chyby při instalaci

Koupelna je místo, kde se voda a elektřina potkávají. A pokud se nesetkají správně, může to mít vážné následky. Většina z nás si myslí, že stačí koupit svítidlo s nápisem "pro koupelnu" a nainstalovat ho kamkoliv. Realita je ale jinde. Česká republika má přísné předpisy, které nejsou jen byrokratickou překážkou, ale základem vaší bezpečnosti. Hlavním dokumentem, kterým se řídíme, je technická norma ČSN 33 2000-7-701 (Elektrické instalace nízkého napětí - Zařízení pro místnosti se speciálními podmínkami). Pokud ji neznáte, riskujete nejen pokutu, ale hlavně úraz.

Tento článek vám vysvětlí, jak funguje rozdělení koupelny na zóny, jaké IP krytí skutečně potřebujete a kde se dějí nejčastější chyby. Nečekejte suchou teorii, podíváme se na to, co to znamená pro vaši peněženku a bezpečnost rodiny.

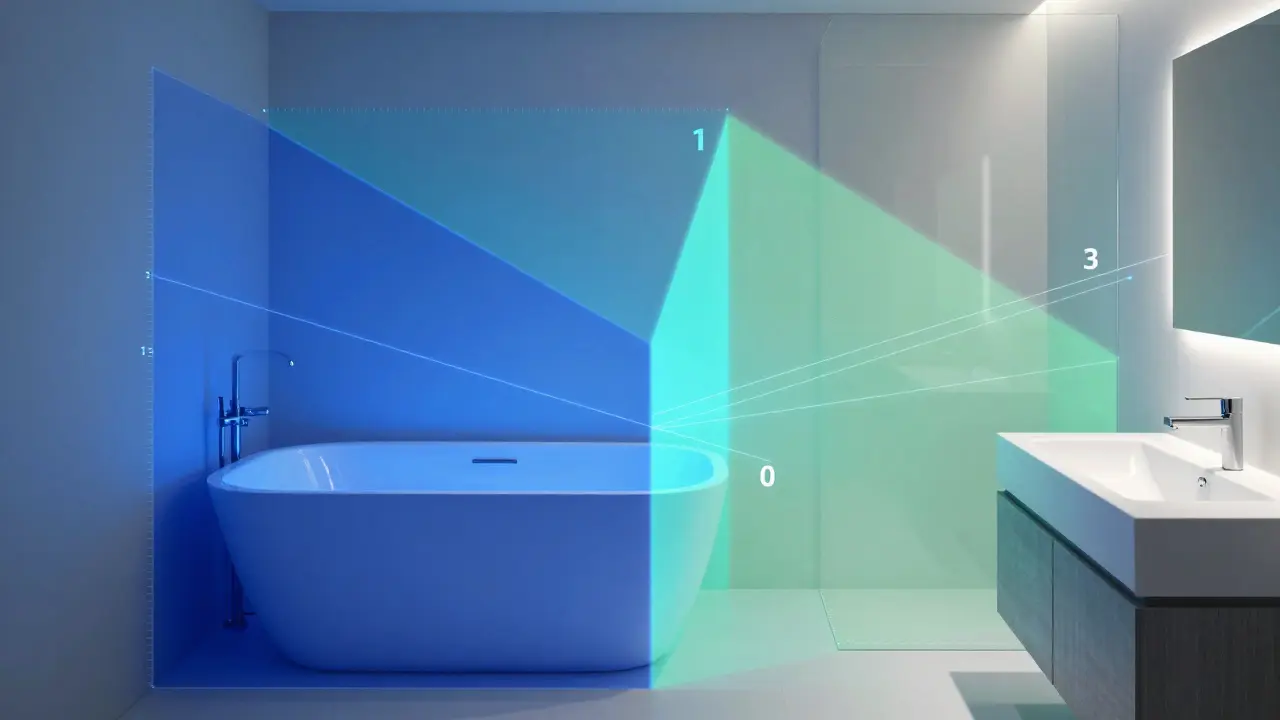

Rozdělení koupelny do zón: Základ bezpečnosti

Představte si, že vaše koupelna není jedna místnost, ale čtyři různé oblasti s odlišnými pravidly. Norma ČSN 33 2000-7-701 definuje tzv. zóny podle vzdálenosti od zdrojů vody (vany, sprchy, umyvadla). Každá zóna má své limity pro instalaci svítidel, zásuvek i spínačů.

• Zóna 0: Vnitřní prostor vany nebo sprchové vaničky. Zde je riziko největší. Smí se instalovat pouze svítidla s velmi nízkým napětím (maximálně 12 V AC) a vysokým stupněm ochrany.
• Zóna 1: Prostor nad vanou až do výšky 2,25 metru nebo prostor ve vzdálenosti 1,2 metru od hlavice sprchy. Tuto oblast postříkáte vodou přímo.
• Zóna 2: Oblast do šířky 60 cm kolem zóny 1. Zde hrozí stříkající voda a vysoká vlhkost.
• Zóna 3: Zbytek koupelny mimo dosah vody. I zde však platí specifická pravidla kvůli kondenzaci a parám.

Mnoho lidí si plete zónu 2 a 3, což vede k instalaci levných svítidel tam, kde nepatří. Pamatujte: pokud jste ve sprše a můžete saháním zasáhnout daný bod, jste pravděpodobně v zóně 1 nebo 2.

Co znamená IP krytí a proč je klíčové?

Všimli jste se těch dvou čísel za písmeny IP na obalu svítidla? Například IP44 nebo IP65. To není marketingový trik, ale mezinárodní standard označující stupeň ochrany proti proniknutí pevných předmětů a vody. První číslice udává ochranu proti pevným částicím (např. prachu), druhá proti vodě.

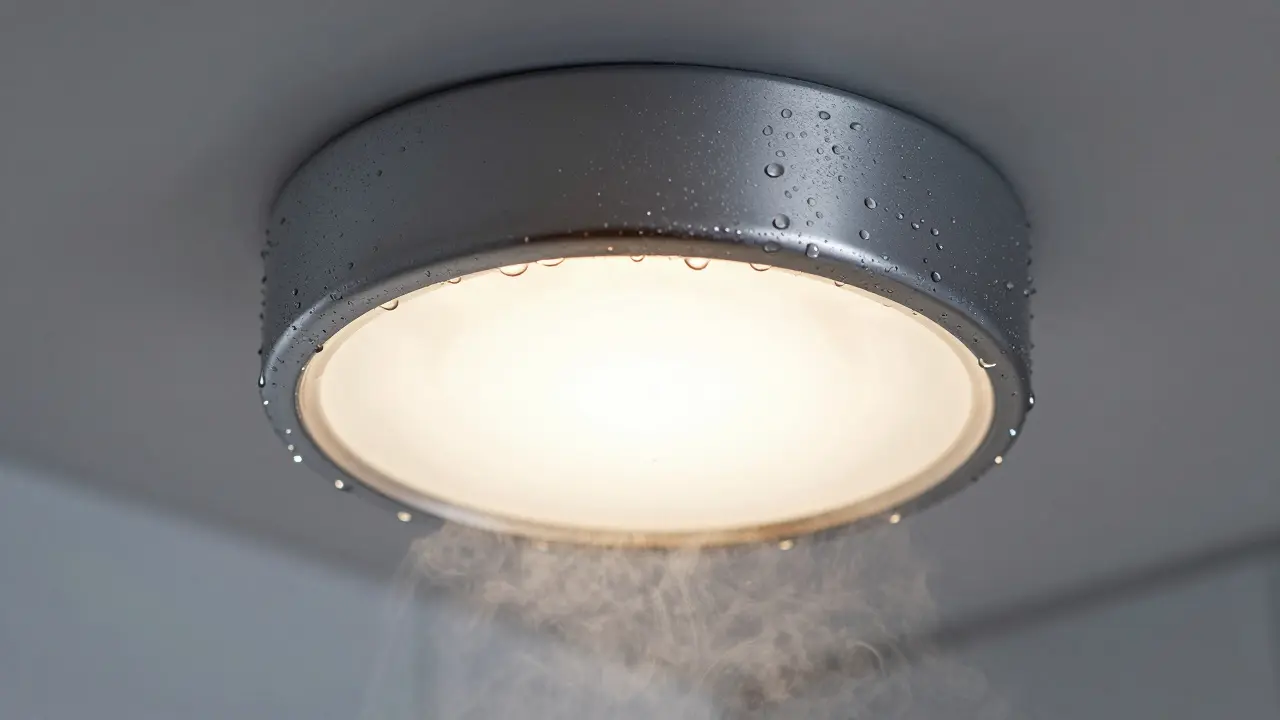

Je důležité zdůraznit, že zatímco norma stanovuje minima, praxe často vyžaduje více. Například v zóně 1 se doporučuje IPX5 nebo vyšší, aby svítidlo vydrželo dlouhodobou expozici páře a případnému přímému proudění vody z trysky. Levná svítidla s IP44 v této zóně často selžou během několika měsíců kvůli korozi kontaktů uvnitř.

Nejčastější chyby při instalaci osvětlení

I když máte správné svítidlo, špatná instalace vše pokazí. Podle analýzy Elektrotechnického svazu ČR z roku 2022 dochází k problémům nejčastěji kvůli těmto třem chybám:

1. Nedostatečné IP krytí: Instalace svítidla s IP20 nebo IP44 v zóně 1 nebo dokonce 0. To je přímá cesta k poruše a nebezpečí.
2. Chybějící proudový chránič: Všechny obvody v koupelně musí být chráněny proudovým chráničem s vybavovacím proudem maximálně 30 mA. Novější směry směřují k ještě citlivějším 10 mA pro zóny 0 a 1. Bez tohoto zařízení vás při úniku proudu nemusí nic ochránit.
3. Špatná výška instalace: Svítidla umístěná příliš nízko (pod 1,8 m) mohou být snadno poškozena nebo dotčena. Norma doporučuje spodní okraj svítidla minimálně 1,8 m nad podlahou, ideálně mezi 2,0 a 2,2 metry.

Uživatelé na fórech často popisují situaci, kdy jim elektrikář „uspořil“ peníze použitím univerzálních svítidel všude. Výsledkem je korze již po půl roce a nutnost drahé opravy. Jak uvádí Ing. Martin Svoboda z firmy E-light, mnoho instalatérů používá zjednodušený přístup, což je pro zónu 0 zcela nedostačující a nebezpečné.

Transformátory a napájení: Kde je skryté riziko?

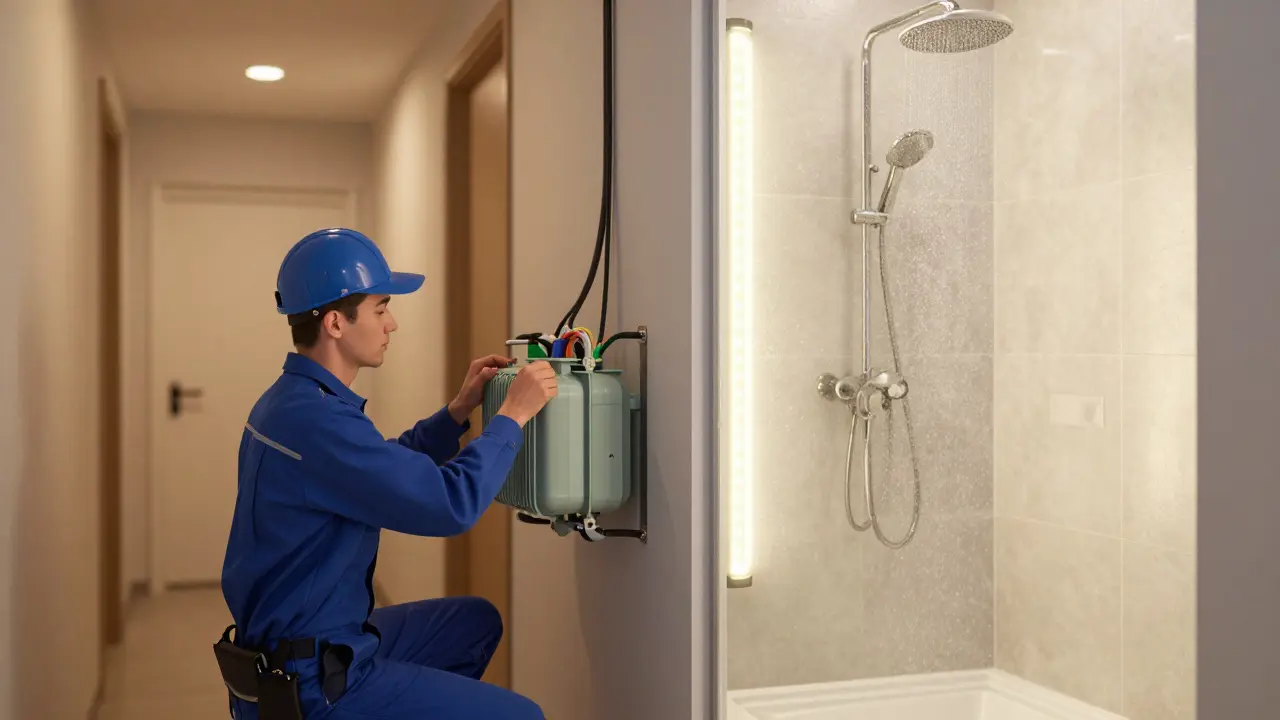

Pokud plánujete osvětlení do sprchy (zóna 0), musíte použít svítidla napájená bezpečným extra nízkým napětím (SELV) do 12 V. Klíčové je, kde umístíte transformátor. Ten nesmí být v žádné zóně 0, 1 ani 2. Ideální je umístit ho do vedlejší místnosti, například do schránky v ložnici nebo na chodbě.

Proč je to tak důležité? Protože samotný transformátor nemá vždy dostatečné IP krytí a jeho porucha by mohla vést k tomu, že by se na kovové části svítidla ve sprše objevilo síťové napětí 230 V. Oddělením zdroje napětí eliminujete toto riziko téměř na nulu.

Trh s koupelnovým osvětlením v ČR: Na co si dát pozor?

Český trh s koupelnovým osvětlením roste, ale kvalita se liší. Podle dat Asociace českých elektroinstalatérů splňuje normu ČSN 33 2000-7-701 pouze 76 % produktů od profesionálních výrobců, zatímco v low-cost segmentu to je pouhých 34 %. Hlavní hráči jako Philips, Osram nebo specializované značky nabízejí transparentní certifikace. Levné importy bez jasně uvedeného IP krytí jsou loterie.

Při nákupu vždy hledejte:

• Certifikát CE a označení IP přímo na těle svítidla, ne jen na krabici.
• Typ izolace třídy II (dvojitá izolace), která nepotřebuje uzemnění kovového krytu.
• Označení výrobce, který odpovídá za konformitu.

Investice do kvalitního svítidla s IP65 pro sprchu může stát kolem 1 890 Kč, ale vydrží roky bez problémů. Levná alternativa za 500 Kč se často zhroutí po prvním zimním období kvůli kondenzaci uvnitř krytu.

Budoucnost norem: Co nás čeká?

Normy se neustále vyvíjejí. Aktuálně probíhá aktualizace ČSN 33 2000-7-701, která má zpřísnit požadavky. Očekává se povinné použití proudových chráničů s vybavovacím proudem 10 mA pro zóny 0 a 1 místo současných 30 mA. Také se diskutuje o zvýšení požadavků na IP krytí v zóně 2 na IPX5. Tyto změny reagují na rostoucí počet chybných instalací a snahu o maximální bezpečnost uživatelů.

Dlouhodobě se očekává integrace inteligentních senzorů, které budou automaticky regulovat napětí nebo vypínat osvětlení při detekci extrémní vlhkosti. Zatím však platí stará dobrá pravidla: měřte zóny, respektujte IP krytí a nikdy nešetřete na bezpečnostních prvcích.
